UT-14 Linearsystem // lichttechnische Daten

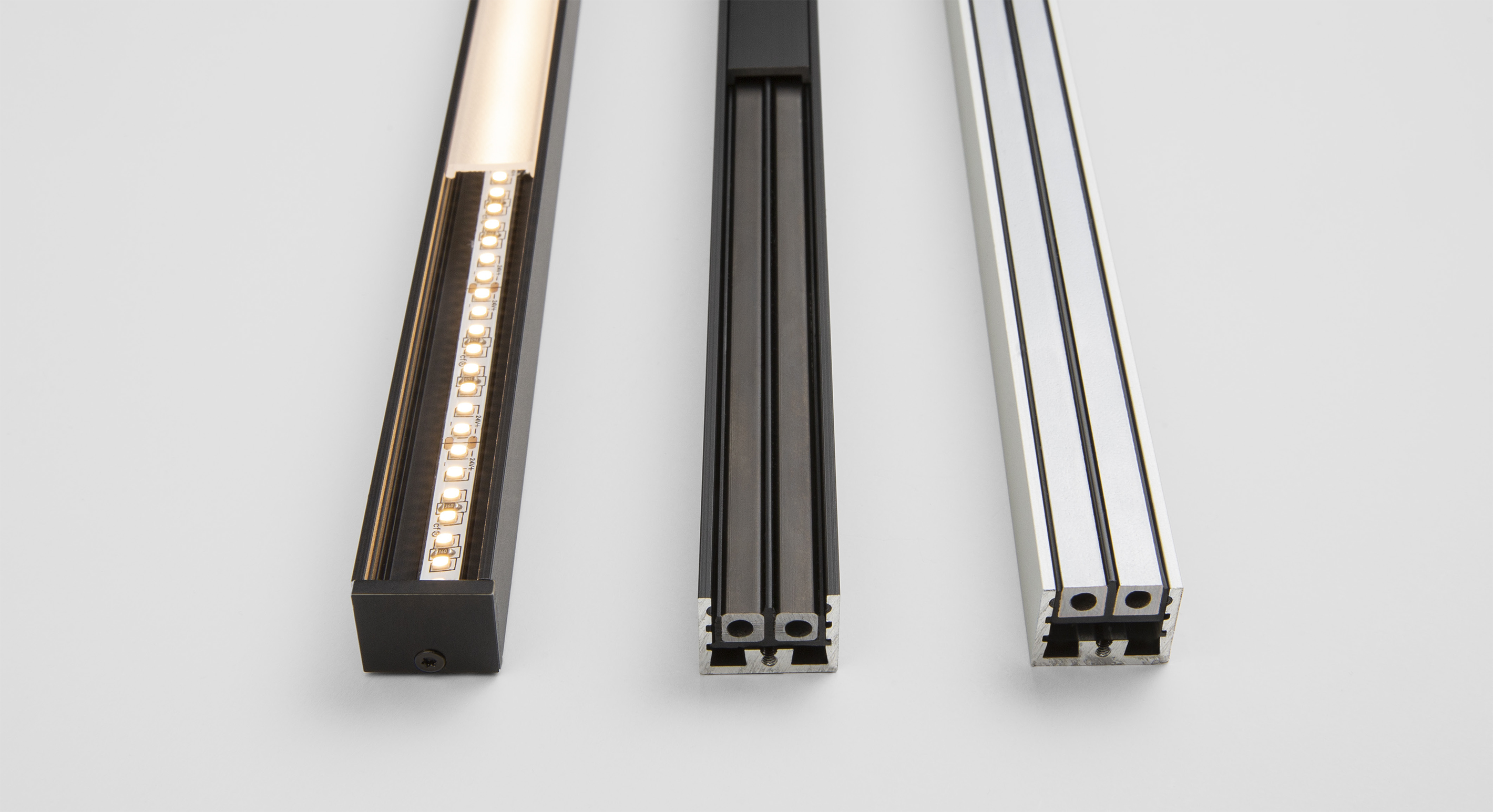

Das Miniaturprofil UT-14 mit einer Breite von nur 16,8mm und einer Höhe von 14mm ermöglicht die gleichzeitige Aufnahme von LED-Streifen und Magnetschiene in einem Profil. Durch diese Kombination von Linearlicht und Stromschienenstrahler ist sowohl Grund- als auch Akzentbeleuchtung in einem System realisierbar.
Bei abgependeltem Profil wird die Magnetschiene zusätzlich stabilisiert und der Einsatz über längere Distanzen ist möglich. Ein weiterer Vorteil ist die Positionierung der Magnetschiene in zwei Ebenen. Auf der unteren Ebene sind alle Stromschienenstrahler mit einer Baubreite bis 13mm positionierbar und treten dadurch optisch noch einmal in den Hintergrund.


Bei der Gestaltung wurde neben dem geschlossenen und ästhetischen Erscheinungsbild auf eine hohe Flexibilität, Funktion und die Ausbaufähigkeit des Profilsystems geachtet.



Komponenten

Komponenten
1. Profil
  • Aluminium eloxiert schwarz, silber, gold
  • max. Profillänge am Stück 2m,
    Verlängerung mit Profilverbindern möglich
2. Magnetschiene
  • magnetisches Niedervolt-Stromschienenprofil
  • silber matt, champagner matt, schwarz matt, gold matt
  • Spannungsaufnahme: 12V DC Konstantspannung
3. Magnetschienen-Strahler
  • C1-micro-LC, C1-mini-HC, C1-mini-HC-VL, C1-mini-HLC,
    C1-mini-LC, C1-mini-LC-VL, C1-mini-UHC, C1-STS, C1-USTS
  • C1-mini-C, C2-C, C2-STS (nur oberste Ebene)
4. LED-Streifen
  • 240 LEDs/m (kleinste trennbare Einheit 25mm)
  • Lichtfarben (+/- 100 K): ~2.700 K, ~3.000 K, ~4.000 K,
    Tunable White ~2.700 K - 6.500 K
  • mid power LED, high CRI >97, DIN EN 55015:2013,
    Lebensdauer 50.000 Std. | Lebensdauer Basis L80B10
  • Spannungsaufnahme: 24V DC Konstantspannung
5. Profilabdeckung | Linearlinse
  • Aluminium eloxiert schwarz, silber, gold
  • flach satinierte Linearlinse mit ~70° Abstrahlwinkel
6. Endkappe | Endkappe
mit Kabelführung
Aluminium eloxiert schwarz, silber, gold

Abhängung

Abhängung
Standard
  • Standardlänge Profil 2000mm (andere Längen auf Anfrage)
  • Drahtseil-Abhängung an 2 Punkten
  • Halter aus Edelstahl inkl. Stahlseil und
    Stabilisierungsrohr (Höhe 152mm, Ø 10mm)
  • Baldachin auf Anfrage
Schutz IP 20, Schutzklasse III, CE
zulässige LED-Treiber
  • Nutzung mit LED-Streifen:
    Netzteil der Serie PWM von MeanWell mit Konstantspannung 24V DC, class 2
  • Nutzung mit Magnetschiene:
    Netzteil der Serie LPF, LPV, NPF, APV von MeanWell mit Konstantspannung 12V DC, class 2
    (andere Netzteile auf Anfrage)
